空气能热水管道中De、DN、d、ф区别「附管道内外径对照表」

        空气能采暖还是热水机组等工程都涉及到热水管道，因而作为空气能采暖用户还是工程商们，都必不可少常见管道De、DN、d、ф等知识和区别。波音特邀空气能工程设计师为大家详解热水管道基础，并为大家附上管道内外径对照表。


        在销量最高的几款空气能采暖机组中，热泵制造的热水通过DN25、DN40等接管尺寸的管连接采暖末端。不同功率热泵机组制热量不同，所需管道接管尺寸也不同。比如：10匹以下的采暖机组多用DN25,10-15匹的空气能采暖设备多用DN40，20匹以上采暖机组采用DN65或DN80等

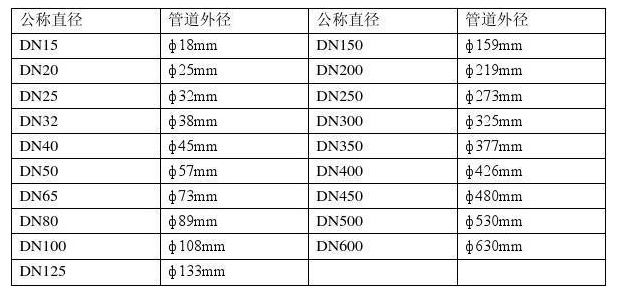

        对于De、DN、d、ф等字母或者单位的热水管道，很多热水工程商或销售员都迷迷糊糊分不清。波音小编从概念、用途等方面帮助大家区分De、DN、d、ф，同时管道内外径对照表如下：
          De、DN、d、ф的含义和区别：
        1、De的定义：PPR、PE管、聚丙烯管的外径
        2、DN的定义：镀锌钢管、铸铁管、钢塑复合管、聚乙烯（PVC）管公称直径
        3、d的定义：混凝土管公称直径
        4、ф的定义：无缝钢管公称直径，其规格为,如ф100:108 X 4


        管径 DE与DN区别


        1、DN是指管道的公称直径，这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）　它与英制单位的对应关系如下：






        ·4分管指的是：4/8英寸，即DN15；
        ·6分管指的是：6/8英寸，即DN20；
        ·1寸管指的是：1英寸，即DN25；
        ·寸二管指的是：1又1/4英寸，即DN32；
        ·寸半管指的是：1又1/2英寸，即DN40；
        ·两寸管指的是：2英寸，即DN50；
        ·三寸管指的是：3英寸，即DN80（部分地区标DN75）；
        ·四寸管指的是：4英寸，即DN100；


        2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）


        主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。


        拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
        ·DN20指的是：De25X2.5mm；
        ·DN25指的是：De32X3mm；
        ·DN32指的是：De40X4mm；
        ·DN40指的是：De50X4mm；


        按暖通行业人士通俗习惯是：使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。


        波音空气能厂家，作为暖通制冷界的领军企业，管道DN等参数专业、严谨，同时也会尽力将空气能等行业内知识都会为大家用大白话的形式讲解。欢迎大家加入空气能热泵行业这一蓝海中，也十分欢迎对波音进行管道尺寸、热泵选型施工等问题反馈。
